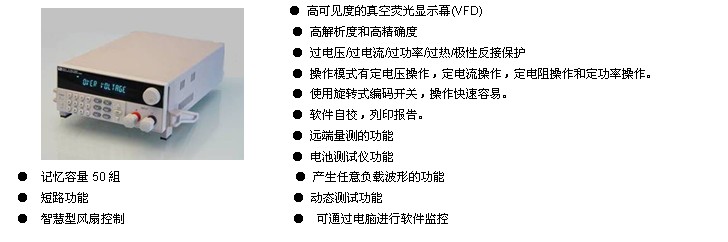

IT8500系列具有1mV，0.1mA的高解析度和±（0.05+0.02%FS）的高精确度，提供了定电压，定功率，定电流和定电阻功能，远端量测的功能，以及动态测试的功能，让您一机多用，快速方便。而且可以用于电容器以及蓄电池放电的参数测试。提供RS232介面和PV8500监控软件让您可以通过电脑远端操作，其中PV8500软件中提供的強大的图表显示的功能可以观察更快，更加完整的信号。
负载规格
|
负载规格参数 |
項目 |
IT8511 |
IT8512 |
IT8511B |
IT8512B |
IT8511C |
IT8512C |
IT8513C |
IT8514C |
|
额定值 ( 0-40℃) |
輸入電壓 |
0 to 120V |
0 to 120V |
0 to 500V |
0 to 500V |
0-120V |
0-120V |
0 to 120V |
0 to 120V |
|
輸入電流 |
1mA to 30A |
1mA to 30A |
1mA to 15A |
1mA to 15A |
1mA to 60A |
1mA to 60A |
1mA to120A |
1mA to240A |
|
輸入功率 |
150 W |
300 W |
150 W |
300 W |
150 W |
300 W |
600 W |
1200 W |
|
|
範圍 |
精度 |
解析度 |
精度 |
解析度 |
精度 |
解析度 |
精度 |
解析度 |
|
负
载
精
度
|
0-18V |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
|
0-120V/500V |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.025%FS) |
10mV |
|
0~3A/6A |
±(0.1%+0.1%FS) |
0.1mA |
±(0.1%+0.1%FS) |
0.1mA |
±(0.1%+0.2%FS) |
10mV |
±(0.1%+0.1%FS) |
1mA |
|
0~30A/15A/60A |
±(0.2%+0.15%FS) |
1mA |
±(0.2%+0.3%FS) |
1mA |
±(0.2%+0.5%FS) |
0.2mA |
±(0.2%+0.15%FS) |
10mA |
|
定电压模式 |
0.1~18V |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
|
|
0.1~120V/500V |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
|
定电流模式 |
0~3A/6A |
±(0.1%+0.1%FS) |
0.1mA |
±(0.1%+0.1%FS) |
0.1mA |
±(0.1%+0.2%FS) |
0.2mA |
±(0.1%+0.1%FS) |
1mA |
|
0~30A/15A/60A |
±(0.2%+0.15%FS) |
1mA |
±(0.2%+0.15%FS) |
1mA |
±(0.2%+0.25%FS) |
2mA |
±(0.2%+0.15%FS) |
10mA |
|
定电阻模式（当输入电压和电流值 ≥满量程的10%） |
0.1-10Ω |
±(1%+0.3%FS) |
0.001Ω |
±(1%+0.3%FS) |
0.001Ω |
±(1%+0.3%FS) |
0.001Ω |
±(1%+0.3%FS) |
0.001Ω |
|
10-99Ω |
±(1%+0.3%FS) |
0.01Ω |
±(1%+0.3%FS) |
0.01Ω |
±(1%+0.3%FS) |
0.01Ω |
±(1%+0.3%FS) |
0.01Ω |
|
100-999Ω |
±(1%+0.3%FS) |
0. 1Ω |
±(1%+0.3%FS) |
0. 1Ω |
±(1%+0.3%FS) |
0. 1Ω |
±(1%+0.3%FS) |
0. 1Ω |
|
1K-4KΩ |
±(1%=0.8%FS) |
1Ω |
±(1%=0.8%FS) |
1Ω |
±(1%+0.8%FS) |
1Ω |
±(1%+0.8%FS) |
1Ω |
|
定功率模式（当输入电压和电流值 ≥满量程的10%） |
0-100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
|
100-300W |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(0.1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
1mW |
|
±(1%+0.1%FS) |
100mW |
|
电流量测值 |
0~3A/6A |
±(0.1% + 0.1%FS) |
0.1mA |
±(0.1% + 0.1%FS) |
0.1mA |
±(0.1% + 0.2%FS) |
0.2mA |
±(0.1% + 0.1%FS) |
1mA |
|
0~30A/15A/60A |
±(0.2%+0.15%FS) |
1mA |
±(0.2%+0.3%FS) |
1mA |
±(0.2%+0.5%FS) |
2mA |
±(0.2%+0.15%FS) |
10mA |
|
电压量测值 |
0~18V |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
|
0~120V/500V |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
|
功率量测值 （当输入电压和电流值 ≥满量程的10%） |
0-100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
|
100-300W |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
100mW |
|
电池测试功能 |
輸入電壓 |
0.8-120V |
0.8-500V |
|
最大容量 |
999A/H |
999A/H |
|
解析度 |
10mA |
10mA |
|
時間範圍 |
1-60000sec |
1-60000sec |
|
最小导通电阻 |
0-3A |
≤0.3Ω |
≤0.5Ω |
0-12A |
≤ 0.025Ω |
|
0-120A |
≤0.025Ω |
|
0-30A |
≤0.08 Ω |
≤0.25 Ω |
0-24A |
≤0.014Ω |
|
0-240A |
≤0.014Ω |
|
动态模式 |
Range o Frequency 0.1Hz-1kHz Frequency error rate＜0.5% |
|
电池测试功能 |
Input=0.8-120V / 500V Max measurement capacity= 999A/H Resolution =10mATimer range=1-60000sec |
|
重量 |
5.25kg |
13kg |
可选附件：
1.RS232通讯电缆
2.USB通讯电缆
3.GPIB通讯电缆
4.19”机器支架
5.遥控操作键盘
利用IT8500系列电子负载测试蓄电池放电参数的方法：
操作方法：
1） 负载OFF，连接好待测电池
2） 按I-SET键，VFD显示CURRENT= *****A，设置电池的放电电流，按ENTER键确认。
3） 按Shift+Battery (8)键，VFD显示MIN VOLT= ****V，设置关断电压，按ENTER键开始容量测试，当电池电压跌落到关断电压时，负载自动OFF。
4） 测试过程中，可以按上下键切换观察电池的电压、实际放电电流和负载功率、电池已放电容量。
5）再次按Shift+Battery 键可退出电池容量测试模式。

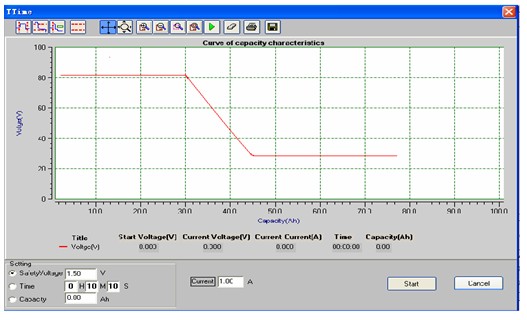

使用PV8500编程软件，利用计算机控制电子负载，可以得到蓄电池放电测试的曲线图，并且可以设置电压、时间、容量等参数作为蓄电池放电的阈值。
Start Voltage：起始电压 Current Voltage：当前电压
Capacity：容量 Current Current：当前电流
Time：放电时间
关于IT8500系列可程式直流负载常见问题
|
|
|
Q : IT8500 可以支援BUS485通讯吗？ |
|
A : 不可以，目前IT8500系列不提供此功能 |
|
Q : 是否可以并联来实现增加功率的目的？ |
|
A : 是的，可以 |
|
Q : IT8500系列电子负载中的电池测试功能可以支持蓄电池放电操作吗？如何操作？ |
|
A : 可以。 |
|
操作方法: |
|
|
|
Q : 为什么输入的电流或是电压值与VFD的显示值有点差别，例如输入是1A，却显示0.997A？ |
|
A :这是由于测试误差引起的，不可避免。 |
|
Q : 为什么计算机和负载的的波特率、地址设置的一致，通讯电缆连接正常，却一直处于通讯等待状态？ |
|
A :请将奇偶校验位设置为“NONE”选项。 |
|
Q :IT8500 系列电子负载可以四路并联作为四路输出机型使用吗？ |
|
A :可以，此系列产品可以并联，串联灵活使用，我公司有四路电子负载方案. |
|
Q :IT8500系列电子负载的精度分两档是什么意思？ |
|
A : 以IT85111 为例，就是指电子负载的最大设定电压值为18V，为第一档，电压精度为1mV . 当最大设定电压值为120V， 为第二档，电压精度为10mV .具体设置步骤Shift +Menu ,SYSTEMSET , 设定电压的最大值 MAX VOLTAGE SET 。 |
|
Q : IT8500 系列电子负载的上升速度（RISE TIME ）对于我的测试速度来说太慢，是否可以加速度？ |
|
A : 可以，我公司有一个特殊版本指标，上升速度可以达到2A/uS。订购时请标明 |
|
Q : IT8500 系列电子负载是0伏操作，是否可以从0.5V 操作 ？ |
|
A : 可以，我公司有一个特殊版本，可以将电子负载调整从0.5V操作。订购时请标明 |
|
Q : IT8500 系列电子负载是否可以用在充电器测试上？ |
|
A : 可以，我公司针对电池生产厂家和充电器生产厂家增加了自动测试功能，非常实用于这一领域的测试。 |
|
Q : IT8500 系列电子负载可以特殊定制吗 ？ |
|
A : 目前在2400W以内的规格如果有一定的批量可以特殊定制。 |
|
Q :IT8500系列电子负载是否可以用在搭建自动测试系统的设备中？ |
A : 可以，此系列产品被大量使用在搭建测试系统中，请看应用 照片。 |
|
Q : IT8500反应时间是多少？ |
|
A :1秒钟7次或者8次，同样适用于IT6122 电源。 |
|
|
